4AFITN 2022/23
Im Rahmen des Betriebspraktikums wurde in sechs Klassenräumen eine neue Cat7-Netzwerkverkabelung hergestellt. Dabei wurden bestehende Cat5-Kabel ersetzt und zusätzliche Leitungen für den WLAN-Ausbau gezogen.

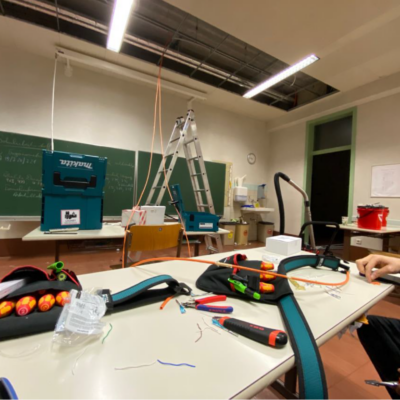

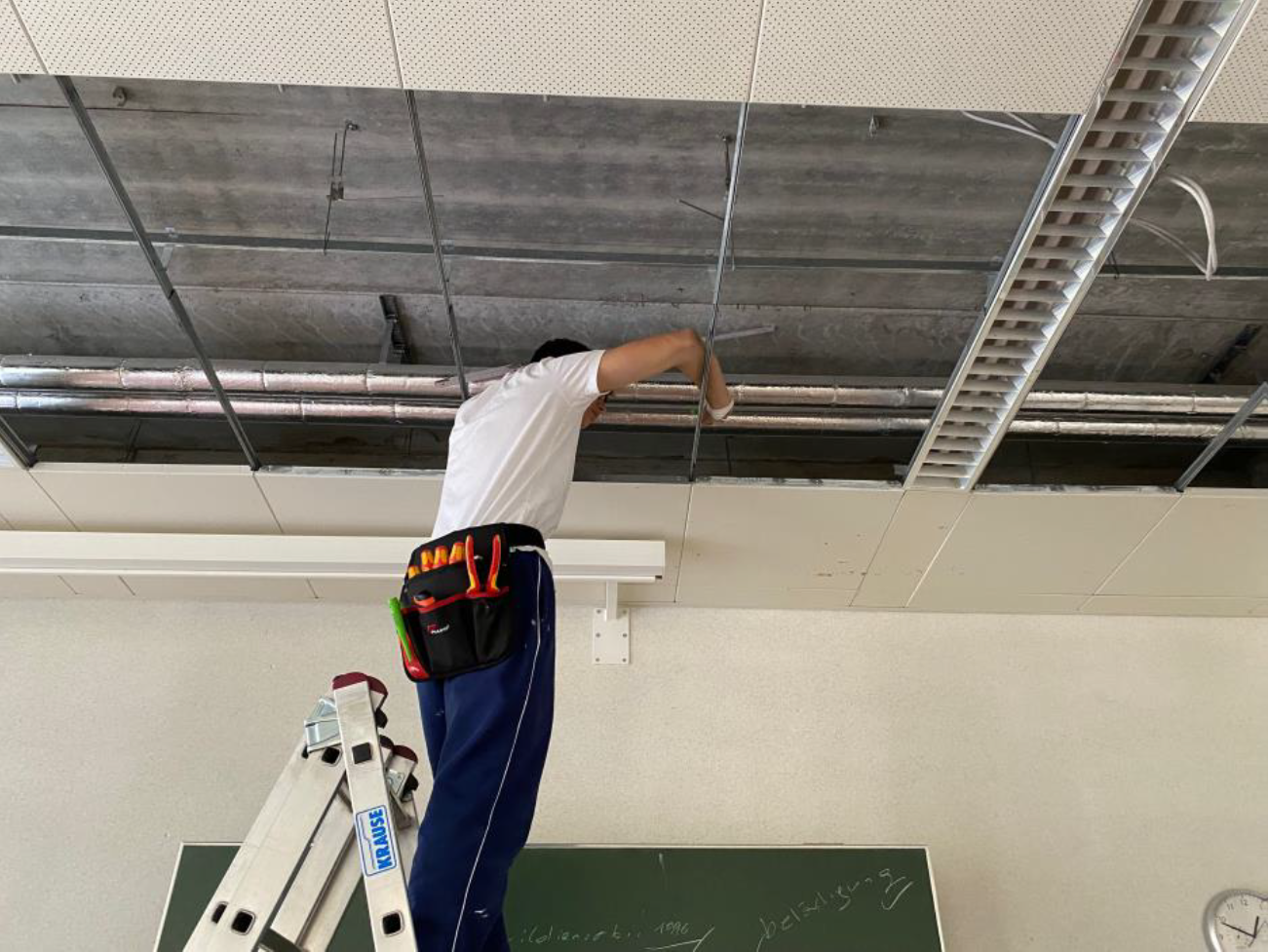

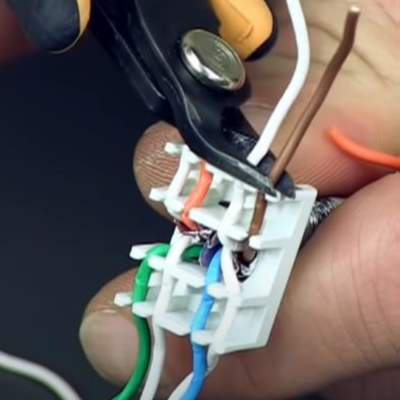

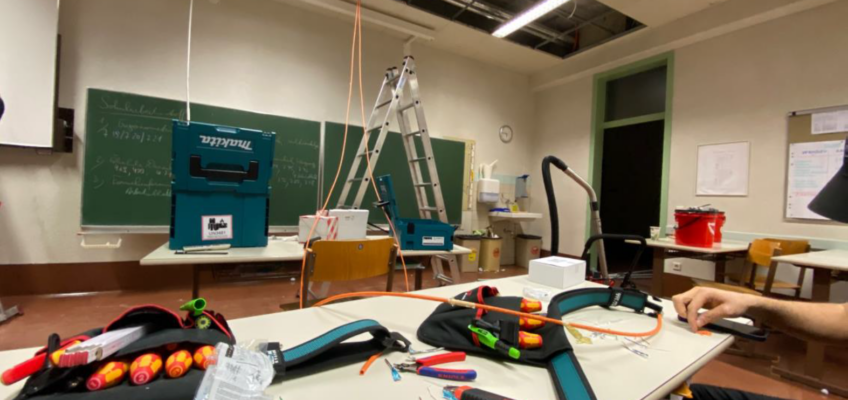

Zur Übersicht wurde eine Excel-Tabelle mit allen Kabellängen erstellt. Die Arbeit begann mit dem Messen, Abschneiden und Beschriften der Kabel. Als nächstes wurde die Deckenpaneele am Gang zu den jeweiligen Klassen entfernt. Bei dem einen Ende der Kabel wurden Keystone-Elemente angebracht und in das Rack montiert. Danach wurden die Kabel über die Decke zu den Klassen hingezogen. Bei den Klassen angekommen, wurden die Brandschottungen und Decken in den Klassen geöffnet und neue Leerrohre montiert. Für die Datendosen wurden Keystone-Elemente verwendet. Die fertigen Kabel wurden durch einen Qualifizierer gemessen und ein Prüfprotokoll erstellt.
